Пользователь Сети показал свое творение – винтовку Мосина образца 1891 года, с которой советские солдаты прошли и гражданскую, и Великую Отечественную войны. Оружие почти в 4 раза меньше оригинала, но стреляет – специально созданными для нее патронами калибра 2 мм. Давайте посмотрим на процесс создания модели.

Трехлинейка сделана из стали и дерева – как и оригинал. Разбирается почти так же, как винтовка 1891 года.

Автор рассказал, что сначала хотел сделать винтовку с оптическим прицелом, но в процессе отказался от идеи – слишком трудоемким стало бы его изготовление.

Патроны вытачивались на токарном станке. Они многоразовые, их можно переснаряжать.

Ну, вот и готовая винтовка.

На видео автор показал, как винтовка стреляет.

Винтовка мосина

Подарок. Продолжение

По мотивам поста Подарок длиной в три с половиной года , и в ответ на просьбу отчитаться о реакции на подарок.

К сожалению запечатлеть реакцию не удалось, но уверяю, человек прибывал в полной уверенности, что ему вручили Катану, и получил шок после открытия чехла и извлечения шашки. Описать лицо трудно, — коротко— Новый Год удался!)

Итак @Imajinater , за неимением визуального отчета— небольшая фотосессия.

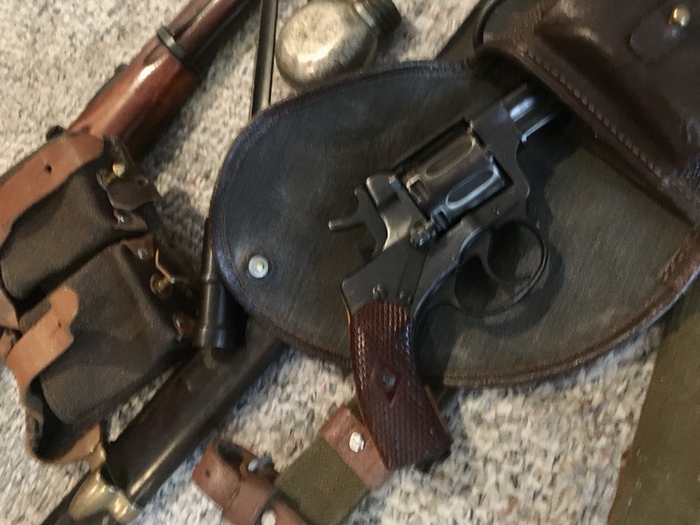

Одна из Мосинок, более—менее соответствующая периоду, Наганыч и шашка.

Патроны — новодел, но если задаться целью— можно найти оригинал.

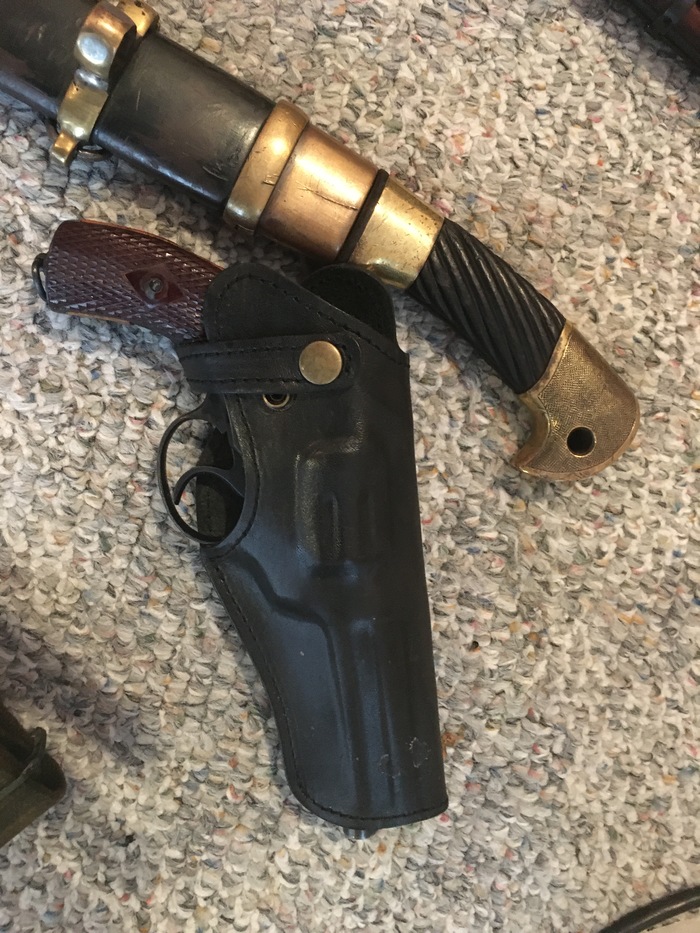

Ну и в современной кобуре, если приспичит потягать)

Оружейной Лиге в Новом Году больше подписчиков и интересных статей. Хорошей охоты!

Гибрид на базе винтовки Мосина и огнемета РОКС

«Гибрид ежа с ужом», который мог и метать огненную смесь, и «поражать противника, собственно, огнем винтовки, штыком и прикладом». Ну или готовить шашлыки в очень боевых условиях.

В 1943 году на вооружении Красной армии состояли огнеметы РОКС (Ранцевый огнемет Клюева-Сергеева). Это были вполне удачные модели, работавшие на принципе метания зажигательной смеси сжатым воздухом. Однако дальность огнеметания составляла всего 40 метров, что было довольно мало даже по меркам ближнего боя. Отчасти это пытались компенсировать использованием огнеметчиков в составе специальных групп, где носителя ценного вооружения прикрывали рядовые бойцы.

Но на войне бывает всякое, и поэтому офицеры из Ленинграда на всякий случай вооружили огнеметчика еще и винтовкой или стрелка с винтовкой – огнеметом, кому как больше нравится.

На стрелковом полигоне проверку нового образца начали все же с метания не зажигательной смеси, а обычной воды. И не зря, поскольку этот опыт выявил проблемы с клапаном огнемета, течь соединения конца шланга, а также ослабление крепления огнемета к ложе винтовки. Также на испытаниях было замерено, что процесс снятия огнемета с винтовки занимает 27-33 сек. Для его ускорения планировалось ввести быстроразъемное соединение «гайка РОТ».

Бак огнемета заряжался смесью из автомобильного бензина, в который засыпался порошок ОП-2 (2 кг на 100 литров). Фактически это был наш советский напалм – вязкая огнесмесь, способная затекать в щели и прилипать к поверхностям. В качестве воспламенителя использовался переделанный винтовочный патрон, в гильзу которого досыпался состав «звездка осветительного огня» и ставилась учебная деревянная пуля.

По этому пункту на полигоне провели отдельный этап испытаний с разными типами пуль. Увы, ни обычные, ни трассирующие, ни патроны с бронебойно-зажигательными пулями надежно зажигать огнесмесь не могли. Лишь один раз на 22 выстрела было зафиксировано воспламенение трассирующей пулей. Не смог надежно поджечь струю даже патрон с осветительным составом, но обычной пулей «Л» вместо учебной деревянной. Фактически это значило, что для нормальной стрельбы бойцу каждый раз надо будет перезаряжать винтовку боевыми патронами.

Опыты также показали, что винтовочный огнемет уступает по дальности обычному РОКС. Если штатный огнемет добивал до 30 метров, то огнемет-винтовка – только на 20. Итоговый вывод о полезности огнемета-винтовки на основании данных испытаний сделали в главном военно-химическом управлении Красной армии.

«Исходя из общей оценки огнемета-винтовки и его предназначения, реализация такого комбинированного оружия не может быть одобрена по следующим соображениям:

1) Отсутствие очевидных преимуществ огнемета-винтовки перед штатным РОКС при безусловно пониженном эффекте при огнеметании первого.

2) Сложности использования такого комбинированного огнемета как стрелкового оружия в условиях боя в пределах дистанции действенного огнеметания (18-20 метров), то есть фактически рукопашного и штыкового боя.

В этом случае напряженное (под давлением 16 атмосфер) положение шлангов огнемета исключает прицельную стрельбу из винтовки и ведение штыкового боя.

Отключение резервуара огнемета от винтовки для полноценного её использования в качестве стрелкового оружия в предложенном варианте огнемета невозможно без предварительного освобождения резервуара от сжатого воздуха или огнесмеси и превращения огнемета в дальнейшем в бесполезный балласт для бойца с исключением возможности повторного огнеметания.

3) Безусловной порчи канала ствола винтовки при стрельбе воспламенительными патронами (выгорание металла) и вероятности отказа зажигания огнесмеси в силу значительных отложений на стенках канала ствола шлакующихся продуктов сгорания этих патронов.

4) Отсутствия целесообразности сочетания в одно целое двух видов оружия резко различающихся по боевым качествам и возможностям тактического использования».

В общем, товарищи военные химики совершенно правильно решили, что мухи должны быть отдельно от котлет.

Винтовка Мосина — обзор технических характеристик «трехлинейки»

Винтовка Мосина, также известная как знаменитая «трехлинейка», была основным оружием революции 1917 года, а так же Великой Отечественной войны. Именно винтовка Мосина образца 1891 года считается по праву одним из знаменитейших образцов русского оружия. Царская «трехлинейка» приняла участие в русско-японской, а потом и в Первой Мировой войнах.

Русская «трехлинейка», созданная еще в конце ХIХ столетия, много десятков лет оставалась эффективным и надежным оружием для солдата. Она стала одним из первых отечественных образцов, принятых на вооружение армии. Сегодня винтовки Мосина нередко можно увидеть в музеях и в частных коллекциях. Существуют не только российские модификации винтовки, но и выполненные за рубежом. Немного поменялась конструкция, технические характеристики — но принцип оружия остался прежним.

История создания винтовки Мосина

Винтовка Мосина разрабатывалась в период взлета техники и науки, когда появление бездымного пороха позволило перейти к уменьшенным калибрам. А благодаря развитию оружейных технологий появилась возможность создать замену однозарядной системе — системы с магазинным питанием. Естественно, Россия также участвовала в процессе развития вооружений.

В результате на выбор российской армии были представлены две системы винтовок магазинного типа — бельгийская Леона Нагана, а также отечественная капитана С.И. Мосина. Испытания продемонстрировали, что бельгийская винтовка в целом была лучше русской. Но высшее руководство учло, что:

• у бельгийской винтовки было в два раза больше осечек;
• русская винтовка была дешевле и проще в производстве.

Генералы в конечном итоге пошли на компромисс: на вооружение русской армии в 1891 году была принята винтовка Мосина, но на ней была установлен 5-зарядный магазин Нагана. Вместе с винтовкой на вооружение приняли и новый трехлинейный патрон (7,62 мм). Винтовка получила обозначение «трехлинейная», а солдаты прозвали оружие, как «трехлинейка». Название трехлинейка происходит от калибра ствола винтовки, который равен трем линиям (устаревшая мера длины, равная одной десятой дюйма или 2,54 мм)

Имя Мосина это оружие заново получило лишь в советское время после модернизации 1930 года. Русская трехлинейная винтовка за рубежом всегда называлась «Мосин-Наган».

Изобретатель «трехлинейки»

История создания «трехлинейки» была непростой. В создании лучшей магазинной винтовки мира приняли участие несколько конструкторов, но самый весомый вклад внес Сергей Иванович Мосин. История была несправедлива к нему, и его винтовка при его жизни не носила имени разработчика, что сильно огорчало конструктора.

Сергей Мосин родился в селе Рамонь Воронежской области . Он окончил военное и артиллерийское училище, академию артиллерии. В 1875 г. Мосин становится начальником инструментальной мастерской оружейного завода в Туле. К 1880 году он уже разрабатывал однозарядные винтовки и являлся знатоком оружейного дела. В 1894 году Мосин становится начальником Сестрорецкого оружейного завода.

Патроны для карабина Мосина

Патрон был создан русским конструктором Велтищевым по аналогии с французским патроном от винтовки Лебеля, калибр 8х56 мм R. В нем применялись:

1. тупоконечные оболочечные пули;
2. заряд бездымного пороха;
3. гильза с выступающей закраиной бутылочной формы.

Механизм гильзы с закраиной, которая уже устаревала, принята вследствие низкого уровня развития промышленности России – применяемые допуски в этом случае менее строги.

Принятие винтовки Мосина на вооружение

Оружие образца 1891 года (калибр 7,62) было принято на вооружение в трех вариантах (фактически их отличала лишь длина ствола):

1. Пехотная винтовка — наиболее длинный штык и ствол.

2. Драгунская (кавалерийская) винтовка – длина ствола меньше, да и способ крепления ремня был изменен.

3. Казачья винтовка – отсутствовал штык и более короткий ствол.

Штык для винтовки был принят уже немного устаревшего к тому времени образца – четырехгранный игольчатый, с креплением трубчатой муфты, надеваемой на ствол. Штык имел квадратное сечение с маленькими долами по бокам, при разборке оружия острие, заточенное на плоскость, могло использоваться как отвертка .

Главным недостатком системы, который исправили лишь в 1938 году , было то, что штык нужно было всегда носить в боевом положении, примкнутым к винтовке, разборка не предполагалась. «Трехлинейки» пристреливались (кроме казачьей) с примкнутым штыком. Если производилась разборка и снятие штыка, то баланс оружия нарушался – пули летели мимо цели. К тому же со временем крепления штыков приводили к разбалтыванию, точность стрельбы ухудшалась.

Оружие ранних образцов отличалось отсутствием ствольных накладок, а также стволом, открытым сверху по всей длине. С 1894 года применялись деревянные верхние накладки, которые предохраняли от ожогов руки стрелка. На момент принятия оружия на вооружение предприятия России еще не могли начать выпуск новых винтовок, поэтому первоначальный заказ разместили во Франции, в городе Шательро.

Только в 1893–94 годах винтовка пошла в серийное производство на Сестрорецком оружейном заводе под Петербургом , а несколько позже — в Ижевске и Туле. Во время Первой Мировой войны винтовки пришлось заказывать в США, чтобы восполнить фронтовые потери.

Технические характеристики винтовки Мосина

Винтовка Мосина образца 1891/1930 гг. – это магазинная винтовка со скользящим затвором при запирании с поворотом.

• Калибр — 7,62 мм
• Общий вес без патронов со штыком — 4,5 кг
• Общая длина без штыка составляет — 114 см
• Общая длина со штыком составляет — 166 см
• Форма нарезов — прямоугольная
• Число нарезов — 4
• Емкость магазина — 5 патронов
• Вес обоймы вместе с патронами – 122-132 г.

Стрельба может вестись штатными патронами с тяжелой и легкой пулями, а также с зажигательными, трассирующими и бронебойными пулями.

Устройство

Схема работы винтовки Мосина основана на следующих конструкционных решениях:

1. Запирание ствола выполняется на два боевых упора продольно-скользящим поворотным затвором за ствольную коробку. Упоры находятся в передней части затвора, они в запертом состоянии расположены в горизонтальной плоскости.
2. Взведение ударника, а также постановка его на боевой взвод выполняется при открытии затвора.
3. Механизм затвора по конструкции простой. Рукоятка перезаряжания находится в середине затвора.
4. Вместо предохранителя применяется головка курка (ударника), расположенная позади затвора.
5. Затвор из ствольной коробки легко вынимается без помощи инструмента.
6. Магазин коробчатый, с однорядным расположением патронов, неотъемный. Благодаря тому, что нижняя крышка магазина откидная, упрощены чистка магазина и быстрое разряжание. Снаряжение магазина — по одному патрону при открытом затворе через верхнее окно ствольной коробки либо из пластинчатых обойм на 5 патронов.
7. В силу особенностей магазина в конструкции имеется специальная деталь – отсечка, которая блокирует в магазине второй и нижние патроны при подаче верхнего в ствол.
8. Механизм предполагает отключение отсечки, если затвор полностью закрыт, это дает возможность подняться очередному патрону на линию подачи.

Разборка винтовки ввиду ее технологичности не представляла трудностей.

Снайперская винтовка Мосина

На вооружение Красной армии снайперская винтовка была принята в 1931 году. Стрелять из нее разрешалось только лучшим бойцам, прошедшим специальную подготовку.

Снайперская винтовка Мосина прекрасно подходит для точечных выстрелов по дальним одиночным целям. Точность стрельбы с оптическим прицелом была обеспечена на дальность 100-1300 метров. Однако из-за оптического прицела сделать конструкцию винтовки под заряжание обоймой было невозможно — вставлять приходилось по одному патрону.

Обзор был приемлемым, прицел давал 3.5-кратное увеличение. Меткость обеспечивалась при помощи прицельного пенька, а также прицельной нити, перпендикулярной нему.

Модернизации подвергли ручку затвора, которую удлинили загнули вниз, чтобы при перезарядке ручка затвора не упиралась в прицел. По этой причине заряжание винтовки происходило только одиночными патронами, так как обойму уже не было возможностью вставить в пазы. Также у винтовки появились крепления для оптических прицелов. Чувствительность спускового крючка снизили с 2,4 до 2 кг. Снайперская винтовка не предусматривал использование штыка. Ее ствол сужался в выходному срезу на 2-3% (так называемый «чок»). Пуля в таком стволе лучше центровалась и происходил не вылет, а «выплевывание» пули.

Технические характеристики винтовки:

• калибр 7,62 мм;
• вес 4,27 кг;
• начальная скорость пули 865 м/с;
• длина 1230 мм;
• емкость магазина 5 патронов;
• прицельная дальность 1300-2000 м;
• скорострельность 10 выстрелов в минуту;
• тип заряжания ручной.

• увеличение 3,5-кратное;
• диаметр выходного зрачка 6 мм;
• поле зрения 4° 30′;
• удаление выходного зрачка от поверхности линзы окуляра составляет 72 мм;
• разрешающая сила 17″;
• длина прицела 169 мм;
• вес прицела 0,270 кг.

Достоинства и недостатки винтовки

На протяжении десятилетий винтовка системы Мосина воспевалась советской пропагандой как лучшее оружие, превосходившее остальные образцы подобного класса. Но следует признать, что она не была идеальной во всех отношениях.

Достоинства винтовки:

1. дешева и проста в изготовлении, обслуживании;
2. доступна малообученным и малограмотным солдатам;
3. прочна и надежна;
4. имела хорошие для своего времени баллистические качества.

Недостатки винтовки:

1. штык устаревшей конструкции, постоянно примкнутый к винтовке;
2. горизонтальная рукоятка затвора была не очень удобна при перезаряжании и переноске оружия;
3. рукоять затвора далеко расположена от шейки приклада — способствовало сбиванию прицела и замедляло перезаряжание.

В целом винтовка Мосина — типичный образец русской оружейной идеи, когда эргономика и удобство в обращении приносились в жертву простоте в освоении и производстве, надежности и дешевизне.

Видео о винтовке Мосина

Стрельба из снайперской винтовки Мосина
